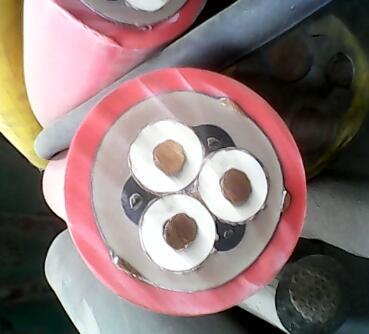

煤礦用移動阻燃金屬屏蔽監視型軟電纜
供應3.6/6 6/10KV煤礦用移動阻燃金屬屏蔽監視型軟電纜用途本產品適用于煤礦井下移動變壓器及類似設備用銅芯橡皮絕緣金屬屏蔽監視型軟電纜。使用條件電纜導體的長期允許工作溫度為90℃。電纜的小彎曲半
- 電 話：0550-7311277
- 傳 真：0550-7311277
- 郵 箱：1045779281@qq.com
產品描述
供應3.6/6 6/10KV煤礦用移動阻燃金屬屏蔽監視型軟電纜
用途
本產品適用于煤礦井下移動變壓器及類似設備用銅芯橡皮絕緣金屬屏蔽監視型軟電纜。
使用條件
電纜導體的長期允許工作溫度為90℃。
電纜的小彎曲半徑為電纜直徑的6倍。
電纜的地線芯須良好接地。
型號、M稱、用途及規格尺寸
| 型號 | M 稱 | 用途 |
| MYPTJ-3.6/6 | 煤礦用移動金屬屏蔽監視型橡套軟電纜 | 額定電壓3.6/6kV的井下移動變壓器及 類似設備的電源連接。 |
| MYPTJE-3.6/6 | 煤礦用移動金屬屏蔽監視型彈性體軟電纜 |
| 芯數×導體標稱截面（mm2） | 標稱厚度 | 電纜外徑 | |||||
| 動力線芯 | 地線芯 | 監視線芯 | 動力線芯絕緣 （mm） | 監視線芯 | 護套 | MYPTJ-3.6/6 MYPTJE-3.6/6 | |
| 小值 | 大值 | ||||||
| 3×25 | 3×16/3 | 3×2.5 | 4.0 | 2.5 | 5.5 | 57.5 | 63.0 |
| 3×35 | 3×16/3 | 3×2.5 | 4.0 | 2.5 | 5.5 | 62.5 | 68.6 |
| 3×50 | 3×25/3 | 3×2.5 | 4.0 | 2.5 | 5.5 | 64.9 | 71.4 |
注：1） 內護套計算厚度不作考核
動力線芯導體標稱截面（mm2） | 動力線芯20℃絕緣電阻（MΩ.km） | 監視線芯20℃絕緣電阻（MΩ.km） |
| 25 | ≥650 | ≥5 |
| 35 | ≥550 | ≥5 |
| 50 | ≥500 | ≥5 |
