產品描述

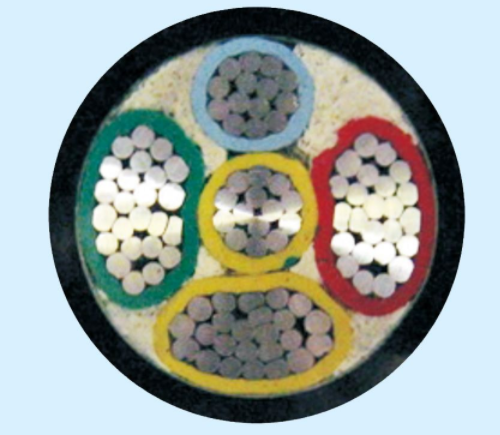

YJVC YJVC22銅包鋁電纜產品簡介
YJVC YJVC22銅包鋁電纜（銅包鋁導體擠包絕緣電力電纜）具有良好的耐蝕性、導體接觸電阻小。正常情況下鋁比銅易腐蝕，但由于銅包鋁中的鋁，完全被銅所包覆，改善了鋁導體易氧化、接觸電阻大等弱點。重量輕、線質柔軟、易于加工、便于安裝、運輸。銅包鋁材料具有相對成本低、價格相對穩定的優點，克服了銅材成本高、價格大起大落的弊端。
YJVC YJVC22銅包鋁電纜名稱及適用電壓
名稱：YJVC YJVC22銅包鋁電纜產品
額定電壓：
YJVC YJVC22銅包鋁電纜型號、規格范圍
1、YJVC YJVC22銅包鋁電纜產品應用范圍
額定電壓450/750V及以下聚氯乙烯絕緣電纜和35kV及以下電力電纜，適用于交流額定電壓450/750V及以下的照明、電器動力裝置固定敷設和35kV及以下電力輸配電系統中，供輸配電能之用。廣泛應用于電力、建筑、工礦、治金、石油化工、交通等部門。
2、產品特性
YJVC YJVC22銅包鋁電纜具有良好的耐蝕性、導體接觸電阻小。正常情況下鋁比銅易腐蝕，但由于銅包鋁中的鋁，完全被銅所包覆，改善了鋁導體易氧化、接觸電阻大等弱電。
重量輕、線質柔軟、易于加工、便于安裝、運輸。
銅包鋁材料具有相對成本低、價格相對穩定的優點，克服了銅材成本高、價格大起大落的弊端。
3、產品參數
銅包鋁導體規格、直流電阻、絕緣厚度等參數參考GB/T12706、GB/T5023、JB8734和GB/T19666標準。
6、電力電纜型號、名稱、規格及電壓等級
型號 | 名稱 |
VVC | 銅包鋁導體聚氯乙烯絕緣聚氯乙烯護套電力電纜 |
VVC22 | 銅包鋁導體聚氯乙烯絕緣雙鋼帶鎧裝聚氯乙烯護套電力電纜 |
VVC32 | 銅包鋁導體聚氯乙烯絕緣細鋼絲鎧裝聚氯乙烯護套電力電纜 |
VVC42 | 銅包鋁導體聚氯乙烯絕緣粗鋼絲鎧裝聚氯乙烯護套電力電纜 |
YJVC | 銅包鋁導體交聯聚乙烯絕緣聚氯乙烯護套電力電纜 |
YJVC22 | 銅包鋁導體交聯聚乙烯絕緣雙鋼帶鎧裝聚氯乙烯護套電力電纜 |
YJVC62 | 銅包鋁導體交聯聚乙烯絕緣非磁性雙鋼帶鎧裝聚氯乙烯護套電力電纜 |
YJYC | 銅包鋁導體交聯聚乙烯絕緣聚乙烯護套電力電纜 |
YJYC32 | 銅包鋁導體交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套電力電纜 |
YJYC42 | 銅包鋁導體交聯聚乙烯絕緣粗鋼絲鎧裝聚氯乙烯護套電力電纜 |
YJYC23 | 銅包鋁導體交聯聚乙烯絕緣雙鋼帶鎧裝聚乙烯護套電力電纜 |
YJYC63 | 銅包鋁導體交聯聚乙烯絕緣非磁性雙鋼帶鎧裝聚乙烯護套電力電纜 |
YJYC33 | 銅包鋁導體交聯聚乙烯絕緣細鋼絲鎧裝聚乙烯護套電力電纜 |
YJYC43 | 銅包鋁導體交聯聚乙烯絕緣粗鋼絲鎧裝聚乙烯護套電力電纜 |
ZA-VVC | 銅包鋁導體交聯聚乙烯絕緣聚氯乙烯護套阻燃A類電力電纜 |
ZA-VVC22 | 銅包鋁導體交聯聚乙烯絕緣雙鋼帶鎧裝聚氯乙烯護套阻燃A類電力電纜 |
ZA-VVC32 | 銅包鋁導體交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套阻燃A類電力電纜 |
ZA-VVC42 | 銅包鋁導體交聯聚乙烯絕緣粗鋼絲鎧裝聚氯乙烯護套阻燃A類電力電纜 |
ZA-YJVC | 銅包鋁導體交聯聚乙烯絕緣聚氯乙烯護套阻燃A類電力電纜 |
ZA-YJVC22 | 銅包鋁導體交聯聚乙烯絕緣雙鋼帶鎧裝聚氧乙烯護套阻燃A類電力電纜 |
ZA-YJVC32 | 銅包鋁導體交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套阻燃A類電力電纜 |
ZA-YJVC42 | 銅包鋁導體交聯聚乙烯絕緣粗鋼絲鎧裝聚氯乙烯護套阻燃A類電力電端 |
WDZA-YJYC | 銅包鋁導體交聯聚乙烯絕緣聚烯護套無鹵低煙阻燃A類電力電纜 |
WDZA-YJYC23 | 銅包鋁導體交聯聚乙烯絕緣雙鋼帶鎧裝聚烯護套無鹵低煙阻燃A類電力電纜 |
WDZA-YJYC33 | 銅包鋁導體交聯聚乙烯絕緣細鋼絲鎧裝聚烯護套無鹵低煙阻燃A類電力電纜 |
WDZA-YJYC43 | 銅包鋁導體交聯聚乙烯絕緣粗鋼絲錯裝聚烯護套無鹵低煙阻燃A類電力電纜 |
WDZA-YJ(F)YC | 銅包鋁導體輻照交聯聚乙烯絕緣聚烯烴護套無南低煙阻燃A類電力電纜 |
YJVCS | 銅包鋁導體交聯聚乙烯絕緣鋁合金帶聯鎖鎧裝電力電纜 |
YJVCS2 | 銅包鋁導體交聯聚乙烯絕緣鋁合金帶聯鎖鎧裝聚氯乙烯護套電力電纜 |
ZA-YJVCS | 銅包鋁導體交聯聚乙烯絕緣鋁合金帶聯鎖鎧裝阻燃A類電力電纜 |
ZA-YJVCS2 | 銅包鋁導體交聯聚乙烯絕緣鋁合金帶聯鎖鎧裝聚氯乙烯護套阻燃A類電力電纜 |
WDZA-YJVCS | 銅包鋁導體交聯聚乙烯絕緣鋁合金帶聯鎖鎧裝阻燃A類電力電纜 |
WDZA-YJVCS3 | 銅包鋁導體交聯聚乙烯絕緣鋁合金帶聯鎖鎧裝聚烯烴護套無鹵低煙阻燃A類電力電纜 |
備注：阻燃B類、C類的型號可類推。
2、額定電壓3kV到30kV及以下電力電纜型號及名稱
型號 | 名稱 |
YJVC | 銅包鋁導體交聯聚乙烯絕緣聚氯乙烯護套電力電纜 |
YJVC22 | 銅包鋁導體交聯聚乙烯絕緣雙鋼帶鎧裝聚氯乙烯護套電力電纜 |
YJVC62 | 銅包鋁導體交聯聚乙烯絕緣非磁性雙鋼帶鎧裝聚氯乙烯護套電力電纜 |
YJYC | 銅包鋁導體交聯聚乙烯絕緣聚乙烯護套電力電纜 |
YJVC32 | 銅包鋁導體交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套電力電纜 |
YJVC42 | 銅包鋁導體交聯聚乙烯絕緣粗鋼絲鎧裝聚氯乙烯護套電力電纜 |
YJVC23 | 銅包鋁導體交聯聚乙烯絕緣雙鋼帶鎧裝聚乙烯護套電力電纜 |
YJVC63 | 銅包鋁導體交聯聚乙烯絕緣非磁性雙鋼帶鎧裝聚乙烯護套電力電纜 |
YJVC33 | 銅包鋁導體交聯聚乙烯絕緣細鋼帶鎧裝聚乙烯護套電力電纜 |
YJVC43 | 銅包鋁導體交聯聚乙烯絕緣粗鋼帶鎧裝聚乙烯護套電力電纜 |
ZA-YJVC | 銅包鋁導體交聯聚乙烯絕緣聚氯乙烯護套阻燃A類電力電纜 |
ZA-YJVC22 | 銅包鋁導體交聯聚乙烯絕緣雙鋼帶鎧裝聚氯乙烯護套阻燃A類電力電纜 |
ZA-YJVC32 | 銅包鋁導體交聯聚乙烯絕緣細鋼帶鎧裝聚氯乙烯護套阻燃A類電力電纜 |
ZA-YJVC42 | 銅包鋁導體交聯聚乙烯絕緣粗鋼帶鎧裝聚氯乙烯護套阻燃A類電力電纜 |
YJVCS2 | 銅包鋁導體交聯聚乙烯絕緣鋁合金帶聯鎖鎧裝聚氯乙烯護套電力電纜 |
ZA-YJVCS2 | 銅包鋁導體交聯聚乙烯絕緣鋁合金帶聯鎖鎧裝聚氯乙烯護套阻燃A類電力電纜 |
備注：阻燃B類、C類的型號可類推。
7、布電線/電力電纜工作特性
1.額定電壓U0/U為300/300V、300/500V、450/750V、0.6/1kV、3.6/6kV、6/6kV、6/10kV、8.7/10kV、8.7/15kV。
2.導體長期允許的***高工作溫度：XLPE絕緣為90℃，PVC絕緣為70℃。
3.導體截面與直流電阻滿足Q/HYGK006-2018《額定電壓1kV（Um=1.2kV）到3kV（Um=3.6kV）銅包鋁導體擠包絕緣電力電纜》標準中的要求。
4.耐壓水平
4.1布電線
U0/U為300/300V時：2000V/5min不擊穿；
U0/U為300/500V時：2000V/5min不擊穿；
U0/U為450/750V時：2500V/5min不擊穿；
4.2電力電纜
U0/U為3.6kV及以下電纜：2.5U0+2kV/5min不擊穿；
U0/U為3.6kV~18kV電纜：3.5U0/5min不擊穿；
5.局部放電試驗：
電纜在1.73U0下局部放電量不大于10pC。
