補償導線

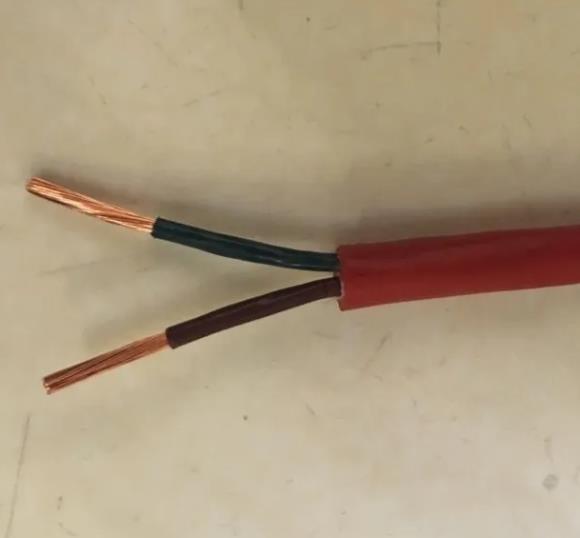

KXFFP-KX補償導線

一、產品簡介KXFFP -KX補償導線的作用是來延伸多點熱電及移動熱電偶的冷端，與顯示儀表聯接構成多點測溫系統。二、產品標準KXFFP -KX補償導線生產執行標準：GB/T4989-94及JB/T7
  • 電 話：0550-7311277
  • 傳 真：0550-7311277
  • 郵 箱：1045779281@qq.com
產品描述
一、產品簡介

   KXFFP -KX補償導線的作用是來延伸多點熱電及移動熱電偶的冷端，與顯示儀表聯接構成多點測溫系統。
二、產品標準

 KXFFP -KX補償導線生產執行標準：GB/T4989-94及JB/T7495-94。
三、適用范圍
    KXFFP -KX補償導線適用于電力、冶金、石油、化工、輕紡等工業以及國防、科研等部門自動化測溫儀表的多點連接。
四、使用條件
1、工作溫度：
   耐熱用：高200℃和260℃兩種。

      一般用：高70℃和105℃兩種。

2、低環境溫度：

  氟塑料J緣和護套線纜：固定敷設- 60℃，非固定敷設-20℃。

      PVCJ緣和護套線纜：固定敷設-40℃，非固定敷設-15℃。

3、允許彎曲半徑：

  有銅帶屏蔽的補償電纜，應不小于電纜外徑的16倍；

      其它結構的補償電纜，應不小于電纜外徑的10倍。

KXFFP -KX補償導線產品型號及M稱：

產品型號

產品M稱

KXVV

PVCJ緣和護套普通對K分度號熱電偶用補償導線和電纜

KXVV22

PVCJ緣和護套鋼帶鎧裝普通K分度號熱電偶用補償電纜

KXVPV

PVCJ緣和護套銅絲編織分屏蔽普通K分度號熱電偶用補償導線和電纜

KXVPV22

PVCJ緣和護套銅絲編織分屏蔽鋼帶鎧裝普通K分度號熱電偶用補償電纜

KXVVP

PVCJ緣和護套銅絲編織總屏蔽普通K分度號熱電偶用補償電纜

KXVV22P

PVCJ緣和護套銅絲編織總屏蔽鋼帶鎧裝普通K分度號熱電偶用補償電纜

KXVPVP

PVCJ緣和護套銅絲編織分屏蔽及總屏蔽普通K分度號熱電偶用補償電纜

KXVPV22

PVCJ緣和護套銅絲編織分屏蔽及總屏蔽鋼帶鎧裝普通K分度號熱電偶用補償電纜

KXFF

氟塑料和護套普通K分度號熱電偶用補償導線和電纜

KXFPF

氟塑料和護套銅絲編織分屏蔽普通K分度號熱電偶用補償導線和電纜

KXFFP

氟塑料和護套銅絲編織總屏蔽普通K分度號熱電偶用補償導線和電纜

KXFPFP

氟塑料和護套銅絲編織分屏蔽及總屏蔽普通K分度號熱電偶用補償電纜

▲使用特性：補償電纜使用特性

類型

小彎曲半徑

低溫度

高溫度

無鎧裝

有鎧裝

固定敷設

非固定敷設

一般型
型號中有“105"
型號中有“90"
高溫型

電纜外徑6倍
電纜外徑10倍

電纜外徑12倍

≥-40℃

≥-60℃

≥-15℃

≥-20℃

≤70℃
≤105℃
≤90℃
≤250℃

▲產品代號及含義：

項目

代號

代號含義

項目

代號

代號含義

型號

SC

配用S分度號熱電偶補償導線

耐熱等

70

高使用溫度為70℃

RC

配用R分度號熱電偶補償導線

105

高使用溫度為105℃

NC

配用N分度號熱電偶補償導線

200

高使用溫度為200℃

NX

配用N分度號熱電偶補償導線

250

高使用溫度為250℃

KCA
KCB

配用K分度號熱電偶補償導線

J緣材料

V

PVC

KX

配用K分度號熱電偶補償導線

Y

聚乙烯

EX

配用E分度號熱電偶補償導線

B

聚丙烯

JX

配用J分度號熱電偶補償導線

F4

聚四氟乙烯

T

配用T分度號熱電偶補償導線

F46

聚全氯乙丙烯

系列代號

ZR

阻燃電纜

護套材料

V

PVC

ia

本安電纜

B

玻璃纖維

使用分類

G

一般用

F4

聚四氟乙烯

H

耐熱用

F46

聚全氯乙丙烯

精度等

S

準確

屏蔽材料

P

銅絲編織

P1

鍍錫銅絲編織

/

普通

P2

銅帶繞包

P3

鋁/塑復合膜繞包

規格


2×導體截面積mm2

導體種類


單股導體可省略

R

多股絞合導體

鎧裝

22

鋼帶鎧裝

32

細鋼絲鎧裝

▲技術指標:
1、型號、合金絲材料和J緣顏色

補償導線型號

配用熱電偶

熱電偶分度號

補償導線合金絲

J緣層顏色

正

負

正

負

SC

鉑銠10-鉑熱電偶

S

SPC（銅）

SNC（銅鎳）

紅

綠

RC

銠13-鉑熱電偶

R

RPC（銅）

RNC（銅鎳）

紅

綠

KCA

鎳鉻-鎳硅熱電偶

K

KPCA（鐵）

KNCA（銅鎳）

紅

藍

KCB

KPCB（銅）

KNCB（銅鎳）

紅

藍

KX

KPX（鎳鉻）

KNX（鎳硅）

紅

黑

NC

鎳鉻硅-鎳硅熱電偶

N

NPC（鐵）

NNC（銅鎳）

紅

灰

NX

NPX（鎳鉻硅）

NNX（鎳硅）

紅

灰

EX

鎳鉻-銅鎳熱電偶

E

EPX（鎳鉻）

ENX（銅鎳）

紅

棕

JX

鐵-銅鎳熱電偶

J

JPX（鐵）

JNX（銅鎳）

紅

紫

TX

銅-銅鎳熱電偶

T

TPX（銅）

TNX（銅鎳）

紅

白

2、使用分類的護層顏色

使用分類

精度等及標志

護套顏色

普通

準確

普通

準確

一般用

G

/

S

黑色

灰色

耐熱用

H

/

S

黑色

******

▲     型號M稱：

型號

產品M稱

ZR-KX-GsVV

阻燃PVCJ緣及護套準確單股導體，K分度號熱電偶用補償導線

ZR-KX-GsVVR

阻燃PVCJ緣及護套準確多股導體，K分度號熱電偶用補償軟導線

ZR-KX-GsVVP

阻燃PVCJ緣及護套準確單股導體銅絲編織屏蔽，K分度號熱電偶用補償電纜

ZR-KX-GsVVRP

阻燃PVCJ緣及護套準確單股導體銅絲編織屏蔽，K分度號熱電偶用補償軟電纜

ZR-KX-GsVPVP

阻燃PVCJ緣及護套準確單股導體銅絲編織分屏、總屏，K分度號熱電偶用補償電纜

ZR-KX-GsVPVRP

阻燃PVCJ緣及護套準確單股導體銅絲編織分屏、總屏，K分度號熱電偶用補償軟電纜

ZR-KX-GsVVPl

阻燃PVCJ緣及護套準確單股導體鋁塑復合帶繞包屏蔽，K分度號熱電偶用補償電纜

ZR-KX-GsVVRPl

阻燃PVCJ緣及護套準確單股導體鋁塑復合帶繞包屏蔽，K分度號熱電偶用補償軟電纜

ZR-KX-GsVPlVPl

阻燃PVCJ緣及護套準確單股導體鋁塑復合帶繞包分屏總屏，K分度號熱電偶用補償電纜

ZR-KX-GsVPlVRPl

阻燃PVCJ緣及護套準確單股導體鋁塑復合帶繞包分屏總屏，K分度號熱電偶用補償軟電纜

ZR-KX-GsVVP2

阻燃PVCJ緣及護套準確單股導體銅塑復合帶繞包屏蔽，K分度號熱電偶用補償電纜

ZR-KX-GsVVRP2

阻燃PVCJ緣及護套準確單股導體銅塑復合帶繞包屏蔽，K分度號熱電偶用補償軟電纜

ZR-KX-GsVP2VP2

阻燃PVCJ緣及護套準確單股導體銅塑復合帶繞包分屏總屏，K分度號熱電偶用補償電纜

ZR-KX-GsVP2VRP2

阻燃PVCJ緣及護套準確單股導體銅塑復合帶繞包分屏總屏，K分度號熱電偶用補償軟電纜

▲型號說明：

分類

代號

分類

代號

分類

代號

阻
燃
代
號

非阻燃

省略

系列代號

X/C

護套料

PVC

V

阻燃

ZR

J緣材料

氟塑料

F

低煙低鹵PVC

VD

A阻燃

ZA

PVC

V

低煙無鹵聚烯烴

E

B阻燃

ZB

低煙低鹵PVC

VD

氟塑料

F

C阻燃

ZC

低煙無鹵聚烯烴

E

耐熱

70℃

省略

屏
蔽
料

銅絲/鍍錫

P

鎧裝

鋼帶鎧裝

22

105℃、90℃

90

銅帶/銅塑

P2

細鋼絲鎧裝

32

105℃

105

鋁帶/鋁塑

P3/P1

本安電纜

IA

205℃

FF

▲規格：

截面（mm2）

導體直徑

對數范圍

芯數范圍

特殊限制

0.5

1/0.80或7/0.30

1，2，3，～24

2

當線芯為4對以下時不做鎧裝

0.75

1/0.97或7/0.37

1.0

1/1.13或7/0.43

1.5

1/1.38或7/0.52

2.5

1/1.78或7/0.68
