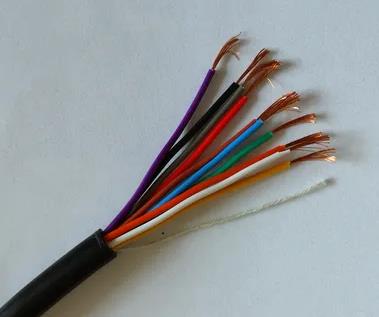

KHF46R耐高溫電纜控制電纜
- 電 話：0550-7311277
- 傳 真：0550-7311277
- 郵 箱：1045779281@qq.com
產品描述
概述：
耐高溫控制電纜適用于交直流額定電壓450/750V及以下的高溫，有腐蝕性氣體等環境較惡劣的范圍內的信號的傳輸及控制線路。
耐高溫控制電纜 適用于石油、化工、發電、冶金等工礦企業，在高溫、低溫和酸、堿、油、水及腐蝕氣體的惡劣環境中作電器儀表和自動化控制系統的信號傳輸線。
產品使用特性：
耐高溫控制電纜 ，電纜有耐高溫、耐堿、耐油、耐氧化劑等特性。電纜線芯長期允許工作溫度為-40℃--+200℃。電纜彎曲半徑不小于電纜外徑的6倍。電纜使用z低溫度為-55℃。
1、工作溫度
KFF-200、KFPF-200、KFF22-200、KFP1F-200
KFP1F22-200、KFPF22-200、型不超過200℃
KFF-260、KFPF-260、KFF22-260、KFP1F-260
KFP1F22-260、KFPF22-260型不超過260℃；
2、額定電壓：U0／U：450／750V及以下；
3、z低環境溫度：固定敷設－60℃，非固定敷設－20℃；
4、z小彎曲半徑：非鎧裝型應不小于電纜外徑的10倍；鎧裝或屏蔽型應不小于電纜外徑的12倍。
耐高溫控制電纜生產范圍；
| 型號 | 芯數 | 標稱截面 mm2 |
| KHF46 | 2-19 | 0.5 0.75 1.01.52.5 |
| KHF46R | 2-19 | 0.5 0.75 1.01.52.5 |
| KHF46P | 2-19 | 0.5 0.75 1.01.52.5 |
| KHF46RP | 2-19 | 0.5 0.75 1.01.52.5 |
耐高溫控制電纜的型號、名稱及使用范圍：
| 型號 | 名稱 | 使用范圍 |
| KHF46 | 氟塑料絕緣、聚氯乙烯護套耐高溫控制電纜 | 固定敷設在室內、電纜溝或管道中 |
| KHF46R | 氟塑料絕緣、聚氯乙烯護套耐高溫軟控制電纜 | 適用于要求柔軟的場合 |
| KHF46P | 氟塑料絕緣、聚氯乙烯護套耐高溫屏蔽控制電纜 | 適用于要求抗干擾場合 |
| KHF46R | 氟塑料絕緣、聚氯乙烯護套耐高溫屏蔽軟控制電纜 | 適用于要求柔軟和抗干擾場合 |
型 號 | 名 稱 | 備 注 |
KFF－200 | F46絕緣和護套耐高溫電纜 | 長期工作 |
KFPF－200 | F46絕緣和護套銅絲編織屏蔽耐高溫電纜 | |
KFP1F-200 | F46絕緣和護套鍍錫銅絲編織屏蔽耐高溫電纜 | |
KFF22－200 | F46絕緣和護套鋼帶鎧裝耐高溫電纜 | |
KFPF22－200 | F46絕緣和護套銅絲編織屏蔽鋼帶鎧裝耐高溫電纜 | |
KFP1F22-200 | F46絕緣和護套鍍錫銅絲編織屏蔽鋼帶鎧裝耐高溫電纜 | |
KFF－260 | PFA絕緣和護套耐高溫電纜 | 長期工作 |
KFPF－260 | PFA絕緣和護套銅絲屏蔽耐高溫電纜 | |
KFP1F-260 | PFA絕緣和護套鍍錫銅絲編織屏蔽耐高溫電纜 | |
KFF22－260 | PFA絕緣和護套鋼帶鎧裝耐高溫電纜 | |
KFPF22－260 | PFA絕緣和護套銅絲編織屏蔽鋼帶鎧裝耐高溫電纜 | |
KFP1F22－260 | PFA絕緣和護套鍍錫銅絲編織屏蔽鋼帶鎧裝耐高溫電纜 |
型號命名含義：
項目 | 代號 | 含義 |
系列代號 | K | 控制電纜 |
絕緣材料 | F | 聚全氟乙丙烯（F46）z高工作溫度200℃ |
可溶性聚四氟乙烯（PFA）z高工作溫度260℃ | ||
屏蔽電纜 | P | 無屏蔽可省略 |
護套材料 | F | 聚全氟乙丙烯（F46）z高工作溫度200℃ |
可溶性聚四氟乙烯（PFA）z高工作溫度260℃ | ||
鎧裝材料 | 22 | 鋼帶鎧裝 |
導體鍍層 | X | 鍍錫導體 |
耐熱等級 | 200 | z高工作溫度200℃ |
規格 | 填寫芯數×導體截面（N×S） | |
導體種類 | A | 單股導體 |
例1：10芯1.5m㎡鍍錫銅絲A類導體F46絕緣和護套鋼帶鎧裝鍍錫銅絲屏蔽高溫電纜表示為：KFPF22-200 10×1.5（A）
例2：10芯1.5m㎡鍍銀B類導體,PFA絕緣和護套耐溫電纜表示為：KFFY-260 10×1.5（B）
例3：10芯1.5m㎡銅絲R類導體F46絕緣和護套高溫電纜表示為：KFF-200 10×1.5（R）
