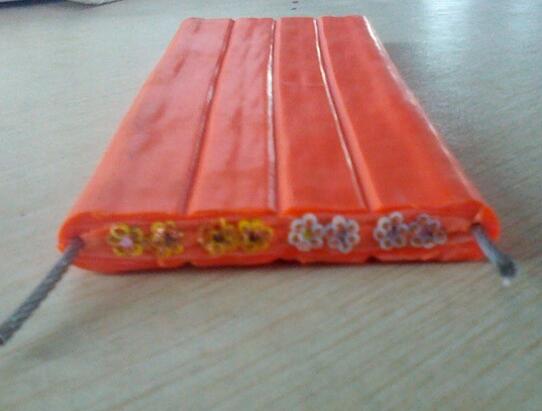

硅橡膠扁平電纜YGZB
- 電 話：0550-7311277
- 傳 真：0550-7311277
- 郵 箱：1045779281@qq.com
產品描述
一：硅橡膠扁平電纜YGZB產品特點及用途
硅橡膠扁平電纜YGZB采用硅橡膠作絕緣或護套材料，由于硅橡膠本身具有耐高溫、耐寒、柔軟、耐磨、防腐等特性，因此該電纜高溫環境下電氣性能穩定，抗老化性能好，使用壽命長，適合于交流1KV及以下具有抗拉、耐熱、防腐等特殊要求的行車、臺車、傳輸機械等移動設備和電器用動力傳輸線及控制、照明、通訊線路，硅橡膠扁平電纜YGZB已廣泛應用于冶金、電力、化工、船舶、港口等行業。分相屏蔽硅橡膠護套扁平電纜適用于作變頻器供電電纜。
二：硅橡膠扁平電纜YGZB產品執行標準：企業標準
三：硅橡膠扁平電纜YGZB使用特性
1．交流額定電壓：U0/U 0.6/1KV
***高工作溫度： 180℃
***低環境溫度：固定敷設-60℃
2．電纜安裝敷設溫度應不低于-25℃。
四：硅橡膠扁平電纜YGZB基本型號及名稱
型號產品名稱
型號 | 額定電壓 | 名稱 |
YGZB | 450/750 | 中型硅橡膠絕緣高溫、防腐、耐油扁平電纜 |
YGVFZB | 450/750 | 中型硅橡膠絕緣護套高溫、防腐、耐油扁平電纜 |
YGCB | 600/1000 | 重型硅橡膠絕緣和護套鍍錫銅絲屏蔽高溫、防腐、耐油扁平電纜 |
YGVFCB | 600/1000 | 重型硅橡膠絕緣護套高溫、防腐、耐油扁平電纜 |
YFGCB | 600/1000 | 重型氟塑料絕緣硅橡膠絕緣高溫、防腐、耐油扁平電纜 |
YGGB | 450/750 | 硅橡膠絕緣和護套鍍錫銅絲扁平軟電纜 |
YGCBP | 450/750 | 硅橡膠絕緣和護套鍍錫銅絲編織分相屏扁平軟電纜 |
YGCB-VFR | 450/750 | 硅橡膠護套扁平軟電纜 |
YGCB-VFRP | 450/750 | 硅橡膠護套鍍錫銅絲編織分相屏扁平軟電纜 |
YGCB-HF46R | 450/750 | F46絕緣硅橡膠護套扁平軟電纜 |
YGCB-HF46RP | 450/750 | F46絕緣硅橡膠鍍錫銅絲編織分相屏蔽扁平軟 |
備注：導體線芯中銅絲可以采用鍍錫。
五：硅橡膠扁平電纜YGZB代號名稱和含義表2
代號代號含義
Y 移動用系列
G 硅橡膠絕緣或護套
VF 丁晴絕緣或護套
B 扁型
P 銅絲（鍍錫銅絲）屏蔽
F46 聚全氟乙丙烯
六：硅橡膠扁電纜主要技術指標
1．成品電纜導體（R類）直流電阻（符合GB3956規定）參照附錄A表2。
2．20℃時絕緣電阻不小于100MΩ/KM。
3．成品電纜經受交流50HZ3.5KV/5min電壓試驗不擊穿。
七：硅橡膠扁平電纜YGZB基本電纜規格及結構參數.
線芯*標稱截面（mm2） | 導體結構 （根數*直徑）mm | 電纜***大外徑 |
2*1.5 | 48*0.20 | 12.4*7.8 |
2*2.5 | 51*0.25 | 15.0×9.2 |
2*4 | 82*0.25 | 16.8×9.8 |
2*16 | 323*0.25 | 25.2×14.9 |
2*25 | 513*0.25 | 29.5×17.2 |
