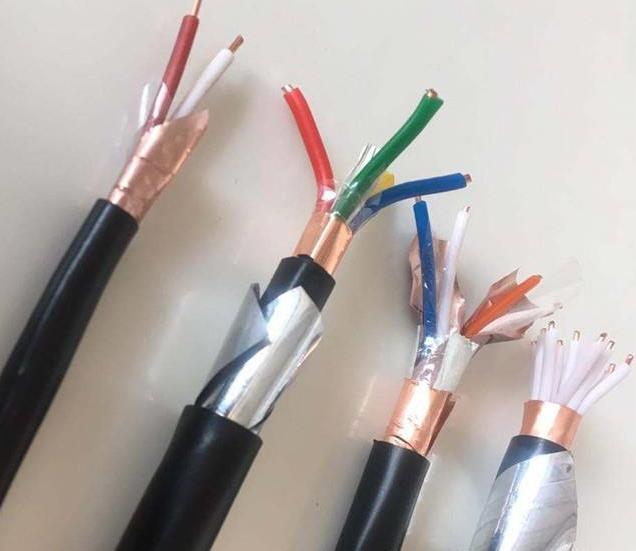

ZR-JEPE22-3R阻燃電纜
- 電 話：0550-7311277
- 傳 真：0550-7311277
- 郵 箱：1045779281@qq.com
產品描述
產品型號名稱：
ZR-JEPE22-3R 低煙無鹵阻燃聚烯烴絕緣和護套鋼帶鎧裝控制軟電纜
KYDYD 低煙無鹵阻燃聚烯烴絕緣和護套控制電纜
KYDYDR 銅芯低煙無鹵阻燃聚烯烴絕緣和護套控制電纜
KYDYDP 銅芯低煙無鹵阻燃聚烯烴絕緣和護套控制軟電纜
KYDYDRP 銅芯低煙無鹵阻燃聚烯烴絕緣和護套銅絲編織屏蔽控制電纜
KYDYDP2 銅芯低煙無鹵阻燃聚烯烴絕緣和護套銅絲編織屏蔽控制軟電纜
KYDYD RP2 銅芯低煙無鹵阻燃聚烯烴絕緣和護套銅帶屏蔽控制電纜
KYDYD-22 銅芯低煙無鹵阻燃聚烯烴絕緣和護套銅帶屏蔽控制軟電纜
KYDYDP22銅芯低煙無鹵阻燃聚烯烴絕緣和護套鋼帶鎧裝控制電纜
KYDYDP2-22銅芯低煙無鹵阻燃聚烯烴絕緣和護套銅絲編織屏蔽鋼帶鎧裝控制電纜
注：基本型號中絕緣和護套還有YDJ低煙無鹵阻燃交聯聚烯烴
備注：需要阻燃護套型號前加ZR,導體線芯中銅絲可以采用鍍錫。
技術參數:
1．成品電纜導體直流電阻(Ω/km.20℃)參照附錄A表3規定。
2．絕緣電阻及絕緣標稱厚度符合下表規定：
技術參數
1. 導體：無氧軟銅絲（3類導體）,20根直徑0.20mm,絞合成束,導體直徑：1.0mm
2. 絕緣：阻燃低煙無鹵聚烯烴,厚度：0.6mm 外徑：2.2mm
3. 成纜：成纜絞合 填充物,節距110mm—132mm,包帶后外徑：4.8mm
4. 屏蔽：銅絲屏蔽,密度80%,屏蔽后外徑：5.3mm
5. 內護套：阻燃低煙無鹵聚烯烴,厚度：0.8mm,外徑：6.9mm
6. 鎧裝：鍍鋅雙層鋼帶鎧裝,20（15）mm*0.2mm,覆蓋率大于30%,外徑：7.8mm
7. 外護套：阻燃低煙無鹵聚烯烴,厚度1.5mm,成品外徑：10.8mm
以上數據為參考數據,大致相同,在生產過程中可能有細微的誤差導致成品外徑不是十分準確,具體外徑按生產出成品后為準。成品外徑約為：11.8±0.5mm。
ZR-JEPE22-3R阻燃電纜
產品特性：
1．交流額定電壓：U0/U 450/750KV
2．較高工作溫度：聚氯乙烯(聚乙烯)絕緣不超過70℃
交聯聚乙烯絕緣90℃
低煙無鹵阻燃聚烯烴70℃
低煙無鹵阻燃交聯聚烯烴90℃和125℃兩種
3．較低環境溫度：聚氯乙烯護套：固定敷設-40℃,非固定敷設-15℃
4．電纜安裝敷設溫度應不低于0℃。
5．電纜允許彎曲半徑：非鎧裝電纜較小為電纜外徑的6倍
銅帶屏蔽或鋼帶鎧裝電纜較小為電纜外徑的12倍
