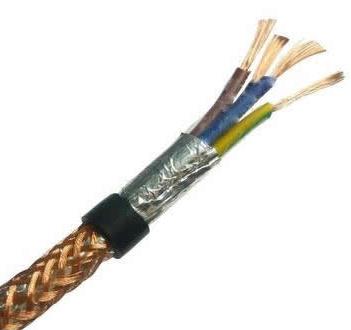

KFVP22-F46耐高溫屏蔽控制電纜
- 電 話：0550-7311277
- 傳 真：0550-7311277
- 郵 箱：1045779281@qq.com
產品描述
產品特點及用途
耐高溫控制阻燃電纜適用于交流額定電壓450/750V及以下電器儀表的連接線和自動控制系統的傳輸線，具有耐油、防水、耐磨、耐酸堿及各種腐蝕性氣體、耐老化、不燃燒等優異性能，適合冶金、電力、石化等行業。
產品執行標準
Q/HHTZH004.1 阻燃耐火特性試驗執行GB12666-90標準
使用特性
1．交流額定電壓：U0/U 450/750KV
2．很高工作溫度：聚全氟乙丙烯(F46)絕緣不超過200℃ 可溶性聚四氟乙烯(PFA)絕緣不超過260℃
3．很低環境溫度：聚氯乙烯護套：固定敷設-40℃，非固定敷設-15℃ 氟塑料及硅橡膠護套：固定敷設-60℃，非固定敷設-20℃
4．電纜安裝敷設溫度應不低于0℃(氟塑料、硅橡膠和丁腈護套電纜不低于-25℃)。
5．電纜允許彎曲半徑：非鎧裝電纜很小為電纜外徑的6倍 銅帶屏蔽或鋼帶鎧裝電纜很小為電纜外徑的12倍 氟塑料絕緣和護套電纜很小為電纜外徑的8倍
代號名稱和含義
項目 代號 說明
阻燃特性 ZR 分A、B、C級阻燃
系列代號 K 控制電纜
絕緣材料 F 聚全氟乙丙烯(F46)很高工作溫度200℃
可溶性聚四氟乙烯(PFA)很高為260℃(型號前加ZR192)
護套材料 F 聚全氟乙丙烯(F46)很高工作溫度200℃
可溶性聚四氟乙烯(PFA)很高為260℃(型號前加ZR192)
V 聚氯乙烯
G 硅橡膠
屏蔽材料 P 銅絲編織屏蔽
P1 鍍錫銅絲屏蔽
P2 銅帶繞包屏蔽
P3 鋁塑繞包屏蔽
鎧裝材料 22 鋼帶鎧裝聚氯乙烯護套
23 鋼帶鎧裝聚乙烯護套
32 鋼絲鎧裝聚氯乙烯護套
33 鋼絲鎧裝聚乙烯護套
導體結構 A 單股導體
B 7股絞合導體
R 多股絞合導體
基本型號及名稱
KFF 氟46(進口PFA)絕緣和護套控制電纜
KFFP 氟46(進口PFA)絕緣和護套銅絲編織屏蔽控制電纜
KFFR 氟46(進口PFA)絕緣和護套控制軟電纜
KFF22 氟46(進口PFA)絕緣和護套鋼帶鎧裝控制電纜
KFFRP 氟46(進口PFA)絕緣和護套銅絲編織屏蔽控制軟電纜
KFFP1 氟46(進口PFA)絕緣和護套鍍錫銅編織屏蔽控制軟電纜
KFFP2 氟46(進口PFA)絕緣和護套銅帶繞包屏蔽控制電纜
KFFRP2 氟46(進口PFA)絕緣和護套銅帶繞包屏蔽控制軟電纜
KFV 氟46(進口PFA)絕緣聚氯乙烯護套控制電纜
KFVR 氟46(進口PFA)絕緣聚氯乙烯護套控制軟電纜
KFVP 氟46(進口PFA)絕緣銅絲編織屏蔽聚氯乙烯護套控制電纜
KFVRP 氟46(進口PFA)絕緣銅絲編織屏蔽聚氯乙烯護套控制軟電纜
KFVP2 氟46(進口PFA)絕緣銅帶繞包屏蔽聚氯乙烯護套控制電纜
KFV22 氟46(進口PFA)絕緣聚氯乙烯外護套鋼帶鎧裝控制電纜
KFRV22 氟46(進口PFA)絕緣聚氯乙烯外護套鋼帶鎧裝控制軟電纜
KFVP2-22 氟46(進口PFA)絕緣銅帶繞包屏蔽鋼帶鎧裝聚氯乙烯護套控制電纜
KFGR(YGC-KF46R) 氟46(進口PFA)絕緣硅橡膠護套控制軟電纜
)KFGPR(YGC-KF46RP) 氟46(進口PFA)絕緣硅橡膠護套銅絲編織屏蔽控制軟電纜
主要技術指標
1．成品電纜導體直流電阻(符合GB3956規定)參照附錄
2．20℃時絕緣電阻不小于500MΩ/KM
3．成品電纜經受交流50HZ3.0KV/5min電壓試驗不擊穿。
