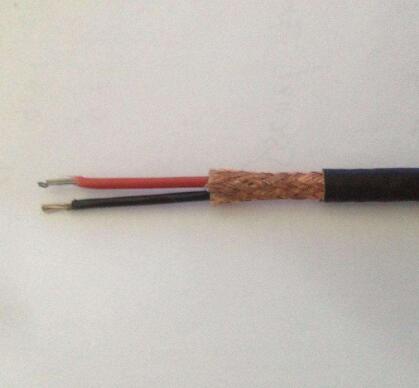

KX補償導線
- 電 話：0550-7311277
- 傳 真：0550-7311277
- 郵 箱：1045779281@qq.com
產品描述
熱電偶用補償導線/補償電纜：
補償導線與補償電纜是在一定溫度范圍內（包括常溫）具有與所匹配的熱電偶的熱電動勢值相同的一對或多對帶有絕緣層的導線或電纜，用它們連接熱電偶與測量裝置，以補償它們與熱電偶連接處的溫度變化所產生的誤差，補償導線與補償電纜分為延長型和補償型兩種。
使用特性：
1、工作溫度：
耐熱用：***200℃和260℃兩種
一般用：***70℃和105℃兩種
2、***環境溫度：
氟塑料絕緣和護套線纜：固定敷設-60℃，非固定敷設-20℃
聚***絕緣和護套線纜：固定敷設-40℃，非固定敷設-15℃
3、允許彎曲半徑：
聚***絕緣和護套非鎧裝線纜不小于電纜外徑的6倍
氟塑料絕緣和護套非鎧裝線纜不小于電纜外徑的10倍
鎧裝線纜不小于電纜外徑的12倍
產品所配用熱電偶 ：
名稱 | 型號 | 配用熱電偶 | 分度號 |
銅-銅鎳0.6補償導線 | SC或RC | 鉑銠10-鉑熱電偶 鉑銠13-鉑熱電偶 | S或R |
鐵-銅鎳22補償導線 銅-銅鎳40補償導線 鎳鉻10-鎳硅3延長型導線 | KCA KCB KX | 鎳鉻-鎳硅熱電偶 | K |
鐵-銅鎳18補償型導線 鎳鉻14-鎳鉻硅延長型導線 | NC NX | 鎳鉻硅-鎳硅熱電偶 | N |
鎳鉻10-銅鎳45延長型導線 | EX | 鎳鉻-銅鎳熱電偶 | E |
鐵-銅鎳45延長型導線 | JX | 鐵-銅鎳熱電偶 | J |
銅-銅鎳45延長型導線 | TX | 銅-銅鎳熱電偶 | T |
產品型號名稱（以KX為例，其它類似）：
1、補償導線：
型號 | 名稱 |
KX-G-VV | 聚***絕緣和護套一般用普通級K分度熱電偶用補償導線 |
KX-G-VPV | 聚***絕緣和護套銅絲編織屏蔽一般用普通級K分度熱電偶用屏蔽補償導線 |
KX-H-FF | 氟塑料絕緣和護套普通級K分度熱電偶用高溫補償導線 |
KX-H-F4B | 聚四氟絕緣，玻璃絲編織護套普通級K分度熱電偶用高溫補償導線 |
KX-H-FPV105 | 氟塑料絕緣銅絲編織屏蔽耐熱105℃聚***護套普通級K分度熱電偶用高溫補償導線 |
2、補償電纜
型號 | 名稱 |
KX-G-VV | 聚***絕緣對絞聚***護套一般用普通級K分度熱電偶用補償電纜 |
KX-G-VPV | 聚***絕緣對絞銅絲編織分屏蔽聚***護套一般用普通級K分度熱電偶用補償電纜 |
KX-G-VPVP | 聚***絕緣對絞銅絲編織分屏蔽和總屏蔽聚***護套一般用普通級K分度熱電偶用補償電纜 |
KX-G-VVP | 聚***絕緣對絞銅絲編織總屏蔽聚***護套一般用普通級K分度熱電偶用補償電纜 |
IA-KX-G-VP3V | 聚***絕緣對絞鋁塑復合膜雙層分屏蔽和單層總屏蔽聚***護套一般用普通級K分度熱電偶用本安補償電纜 |
KX-GS-VV | 聚***絕緣對絞聚***護套一般用J密級K分度熱電偶用補償電纜 |
KX-GS-VPV | 聚***絕緣對絞銅絲編織分屏蔽聚***護套一般用J密級K分度熱電偶用補償電纜 |
KX-GS-VPVP | 聚***絕緣對絞銅絲編織分屏蔽和總屏蔽聚***護套一般用J密級K分度熱電偶用補償電纜 |
KX-GS-VVP | 聚***絕緣對絞銅絲編織總屏蔽聚***護套一般用J密級K分度熱電偶用補償電纜 |
IA-KX-S-VP3V | 聚***絕緣對絞鋁塑復合膜雙層分屏蔽和單層總屏蔽聚***護套一般用J密級K分度熱電偶用本安補償電纜 |
KX-H-FF | 氟塑料絕緣對絞氟塑料護套普通級K分度熱電偶用高溫補償電纜 |
KX-H-FP1F | 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽氟塑料護套普通級K分度熱電偶用高溫補償電纜 |
KX-H-FP1FP1 | 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽和總屏蔽氟塑料護套普通級K分度熱電偶用高溫補償電纜 |
KX-H-FFP1 | 氟塑料絕緣對絞鍍錫銅絲編織總屏蔽氟塑料護套普通級K分度熱電偶用高溫補償電纜 |
KX-HS-FF | 氟塑料絕緣對絞氟塑料護套J密級K分度熱電偶用高溫補償電纜 |
KX-HS-FP1F | 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽氟塑料護套J密級K分度熱電偶用高溫補償電纜 |
KX-HS-FP1FP1 | 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽和總屏蔽氟塑料護套J密級K分度熱電偶用高溫補償電纜 |
KX-HS-FFP1 | 氟塑料絕緣對絞鍍錫銅絲編織總屏蔽氟塑料護套J密級K分度熱電偶用高溫補償電纜 |
KX-H-FV105 | 氟塑料絕緣對絞耐熱105℃聚***護套普通級K分度熱電偶用高溫補償電纜 |
KX-H-FP1V105 | 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽耐熱105℃聚***護套普通級K分度熱電偶用高溫補償電纜 |
KX-H-FP1V105P1 | 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽和總屏蔽耐熱105℃聚***護套普通級K分度熱電偶用高溫補償電纜 |
KX-H-FV105P1 | 氟塑料絕緣對絞鍍錫銅絲編織總屏蔽耐熱105℃聚***護套普通級K分度熱電偶用高溫補償電纜 |
KX-HS-FV105 | 氟塑料絕緣對絞耐熱105℃聚***護套J密級K分度熱電偶用高溫補償電纜 |
KX-HS-FP1V105 | 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽耐熱105℃聚***護套J密級K分度熱電偶用高溫補償電纜 |
KX-HS-FP1V105P1 | 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽、總屏蔽耐熱105℃聚***護套J密級K分度熱電偶用高溫補償電纜 |
KX-HS-FV105P1 | 氟塑料絕緣對絞鍍錫銅絲編織總屏蔽耐熱105℃聚***護套J密級K分度熱電偶用高溫補償電纜 |
注：
1、J密級用S表示
2、需導體為多股軟芯時在原型號zui后加“-R”
3、屏蔽層也可采用復合鋁帶（P3）和復合銅帶（P2）繞包
4、需阻燃在原型號前加“ZR-”
